KYN92A開關柜
成功應用案例 +

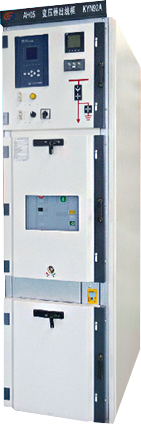

我公司生產的10kV，KYN92A型小型化鎧裝移開式金屬封閉開關設備，是專門針對目前國家電網廣泛應用的KYN28型開關柜的升級換代產品，與傳統的KYN28開關柜相比，有以下幾個突出的特點：

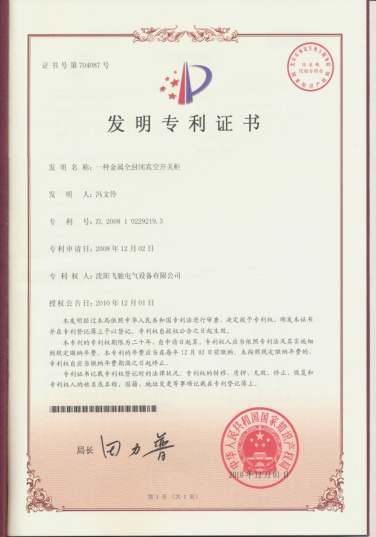

1)體積小。比KYN28體積減少52%，占地面積（包括操作空間）減少50%。（KYN92A開關柜：發明專利）
2)采用干式絕緣技術，環?；O(shè)計，可完全替代SF6氣體產品使用，便于操作與檢修。
3)采用小型化ZN145-12型極柱固封斷路器，機械壽命達3萬次（傳統產品1萬次）。（ZN145斷路器：發明專利）
4)采用最新型散熱技術。3150A產品無需風機冷卻，靠自身散熱結構和技術即可滿足運行要求。（發明專利）
5)應用全面?？稍谕两ㄗ冸娝ㄊ覂?nèi)）和戶外開閉站（戶外）運行，并有低溫運行能力（-40℃）。
6)運行穩定安全可靠。該產品于2008年開始投入運行，主要用戶為南方電網、內蒙古電力公司、山西省電力公司、遼寧省電力公司、吉林省電力公司等用戶工程及工業用戶變電站中大量應用，業已取得顯著的運行業績。2011年在遼寧省公司營口老邊變電站和體育變電站投入運行，運行穩定、安全可靠。目前運行于電網的產品已超過20000臺（面）。
|
序號 |
產品技術參數 |
KYN92A產品(ZN145) |
|
1 |
額定電壓 |
6KV,12KV |
|
2 |
額定電流 |
630A,1250A,1600A,2000A,2500A,3150A,4000A |
|
3 |
斷路器機械壽命（1250A） |
20000次以上 |
|
4 |
斷路器回路電阻（1250A） |
低于25微歐 |
|
5 |
采用斷路器形式 |
整體固封式結構 |
|
6 |
非周期開斷能力 |
51% |
|
7 |
開關設備類型 |
LSC2B-PM |
|
8 |
外形尺寸（1250A） |
550*1100*2000 |
|
9 |
爬電距離 |
大于240mm |
|
10 |
低溫環境（極限溫度） |
-35℃ |
|
11 |
污穢等級 |
防塵免維護型 |
|
12 |
電氣間距 |
125mm（最小處）分支母線：圓形母線方式 |
|
13 |
電纜接線高度 |
750mm |
|
14 |
最大4000A柜溫升 |
溫升有裕度1.1倍額定電流 |
|
15 |
安裝方式 |
可靠墻安裝 |
